详细介绍
系统组成

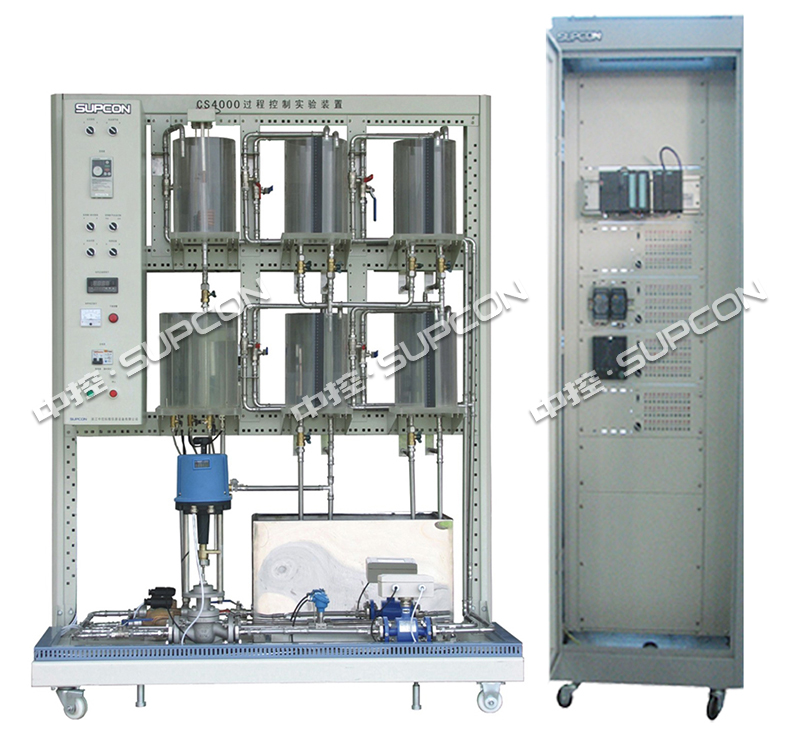

实验装置在对象系统上与CS4000完全一致，采用四容液位控制体系和两容温度控制体系。在控制系统上取消了C3000仪表控制系统、DDC控制系统、PLC控制系统，采用西门子大型PLC S7300现场总线控制系统或施奈德Modicon TSX Quantum系列PLC等控制器。
控制系统介绍
学生实验控制柜
西门子S7-300系列可编程控制器
软件系统
STEP7 V5.3编程软件
Wincc 6.0组态软件
西门子S7300 PLC系统的组态软件与实验软件
设备其他指标
供电电源：交流电，单相三线220V
最大功耗：3.0KW
设备尺寸：1460×850×1950
实验系列
基于多变量先进控制实验装置CS4000可完成一系列的控制实验，在PLC上编制控制方案，搭建网络化的控制平台，编写HMI监控界面等，除完成常规的单回路、串级控制实验以外还可以完成富有特色的复杂控制实验：
四容水箱液位的特性测试与多变量控制
下部两水箱液位多回路对象特性的获取
下部两水箱液位的多回路控制
下部水箱液位的前馈反馈控制
下部两水箱液位的选择控制
四容水箱液位的解耦控制
四容水箱液位的约束控制
四容水箱液位的多变量预测控制
纯滞后对象的特性测试与闭环控制
短纯滞后环节温度的特性测试与单回路PID控制
长纯滞后环节温度的特性测试与单回路PID控制
纯滞后对象出口温度与加热装置出口温度的串级控制
纯滞后对象出口温度的前馈反馈控制
纯滞后对象出口温度的SMITH补偿控制
纯滞后对象出口温度与加热装置出口温度的串级SMITH补偿控制
纯滞后对象出口温度的内�？刂�
纯滞后对象出口温度与加热装置出口温度的串级内�？刂�
