详细介绍
AE

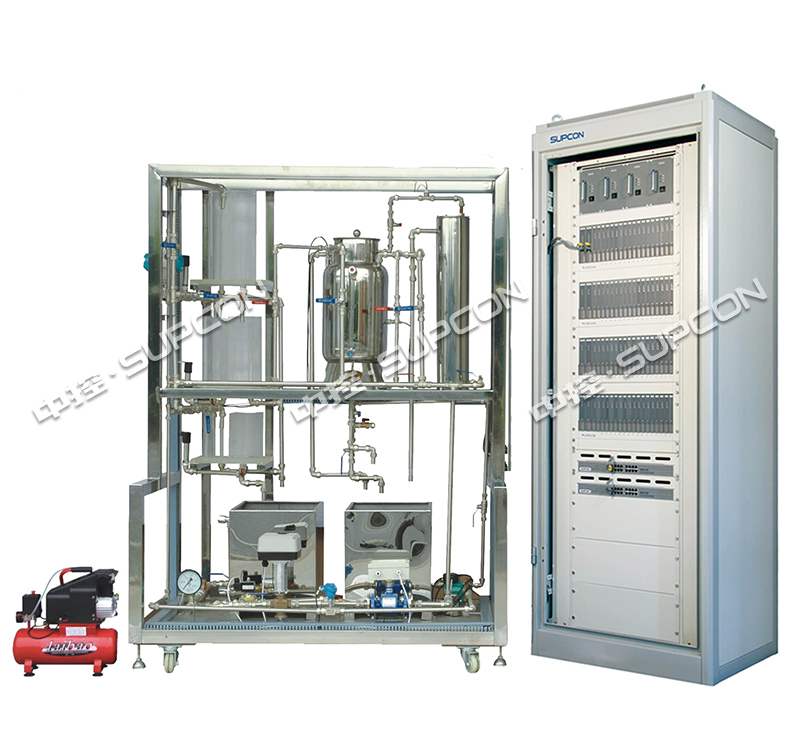

系统组成
控制对象
不锈钢储水箱
有机玻璃三容水箱
不锈钢带夹套电加热锅炉
强制对流换热器
纯滞后盘管
系统动力设备
德国循环泵
电加热管
检测传感器
HART 1151智能型差压液位变送器
HART智能型电磁流量计
HART智能型涡街流量计
HART智能型温度变送器
执行机构
单相可控硅调压装置：用于调节电加热管的加热功率；
HART电动调节阀：用于调节一路供水的流量；
变频器：通过调节离心泵的转速以控制另一路供水的流量。
控制台(柜)
学生实验控制台(柜)
带485通讯数据采集与控制的A/D与D/A转换�？椋�
数字仪表控制器： AI818智能调节仪；
西门子S7200 PLC控制器
软件系统
DDC系统实验软件
仪表系统实验软件
PLC系统的组态软件与实验软件
SAMS HART仪表管理软件
设备其他指标
供电电源：交流电，单相三线220V
最大功耗：3.0KW
设备尺寸：1450×700×1900
实验系列
具体包括：
液位控制系列实验
三容液位对象特性测试
三容液位对象的单回路PID控制
三容液位对象的位式控制
上下水箱液位的串级控制与抗干扰性测试
中下水箱液位的串级控制与抗干扰性测试
上、中、下水箱的三闭环液位串级控制与抗干扰性测试
上下水箱液位双回路对象特性的获取
上下水箱液位的双回路控制
上下水箱液位的解耦控制
温度控制系列实验
锅炉夹套温度与内胆温度双回路对象特性的获取
锅炉夹套温度与内胆温度的双回路控制
锅炉夹套温度与内胆温度双回路的解耦控制
纯滞后盘管出口温度的对象特性测试实验
纯滞后盘管出口温度的单回路控制实验
盘管出口温度与锅炉内胆温度的串级控制
盘管出口温度的单回路SMITH补偿控制
盘管出口温度与锅炉内胆温度的串级SMITH补偿控制
盘管出口温度的单回路内模控制
盘管出口温度与锅炉内胆温度的串级内�？刂�
自主设计开发控制系统实验
应用HART总线仪表的复杂回路控制综合实验；
学生毕业设计综合实验；
